Samsung LCD TV LA 40B530P7M

Samsung LA 40B530P7M
Samsung LCD TV LA 40B530P7M merupakan LCD TV termasuk generasi pertama dalam perkembangan dunia Televisi LCD keluaran Samsung Electronics.
Kami bergerak dalam hal perbaikan serta service televisi LCD LED dan Plasma TV melayani perbaikan televisi LCD LED dan Plasma TV untuk daerah Cisauk Garden Serpong Pagedangan Legok Parung Panjang BSD Serpong Delatinos Villa Melati Mas Less Belles Bukit Serpong Mas.


Disini kami akan sedikit mengulas dalam hal perbaikan LCD TV LA 40B530P7M yang kondisi pada saat itu adalah mati total.
Seperti pada umumnya, LCD TV Samsung LA 40B530P7M mempunyai beberapa bagian antara lain :
  1. Power Supply
  2. Mainboard Utama
  3. Inverter
  4. Panel Display

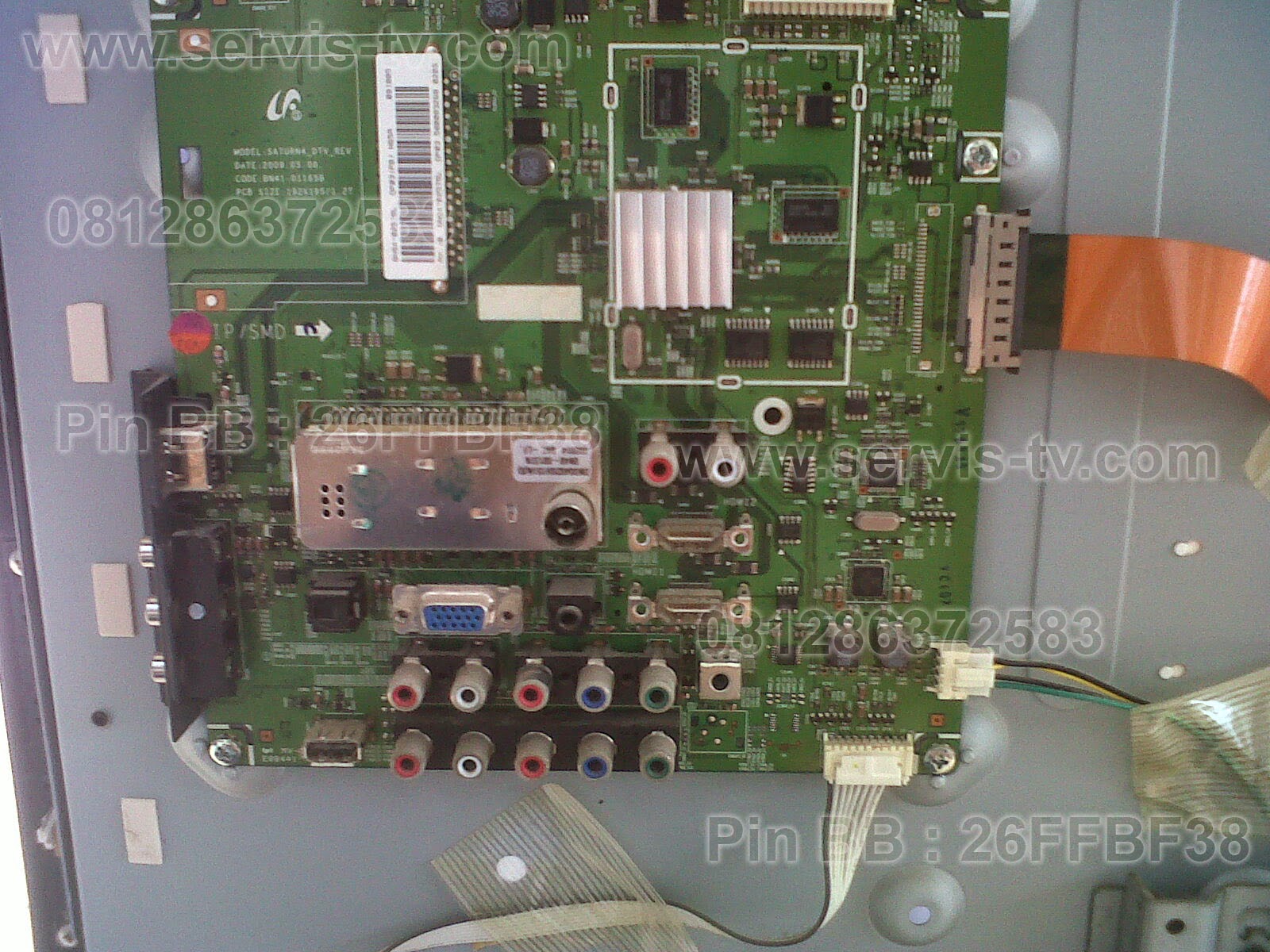

Mainboard Samsung BN 94-02579L
Gambar disamping adalah bagian dari Samsung LCD TV LA 40B530P7M yang biasa disebut sebagai Mainboard Utama. Samsung  LCD TV LA 40B530P7M menggunakan Mainboard dengan Part Number BN 94-02579L.








Power supply LA40B530P7M BN 44-00264C
Gambar disamping kanan ini adalah power supply sekaligus inverter untuk Samsung 40B530P7M








Sedangkan gambar dibawah ini adalah Panel display yang digunakan untuk Samsung  LA 40B530P7M menggunakan panel display keluaran AUO Display Product dengan part number AUO T400HW02.
Panel Display AUO T400HW02

Untuk Samsung LCD TV Model LA 40B530P7M secara prinsip kerja tidak jauh berbeda dengan merk merk yang lain, hanya saja untuk power supply dan inverter menjadi satu modul , sehingga untuk power supply tidak berdiri sendiri begitu juga dengan inverternya , Namun jika anda pernah memperbaiki LCD TV Merk Toshiba dengan Model  32PB10E maupun yang Model 40AV700E tidaklah jauh berbeda.
Untuk Samsung LA40B530P7M terdiri beberapa bagian antara lain :
  1.  Power Supply. Menggunakan Power supply dengan Part Number BN 44-00264C.
  2. Mainboard. Menggunakan mainboad Samsung dengan part Number BN 94-02579L
  3. Panel LCD Display Menggunakan Type AUO T400HW02
Kasus yang saya tulis disini Televisi LCD Samsung LA40B530P7M mengalamai kerusakan mati total.
Power Supply Samsung BN 44-00264C
Langkah langkah yang kami lakukan saat melakukan service Samsung LA 40B530P7M yaitu :
    Skema Power Supply BN 44-00264C
  1. Membuka casing belakang agar semua bagian yang disebutkan tadi diatas nampak jelas.
  2. Mengukur tegangan AC yang masuk ke bagian Power supply
  3.  Memastikan Fuse Atau Sekering yang ada di Power supply BN 44-00264C dengan kondisi bagus.
  4. Check tegangan output Power supply. Mulai dari tegangan Stby 5,1V dan lainnya.
  5. Pengantian spare part yang dicurigai  rusak yang menyebabkan Power Supply BN 44-00264C tidak bekerja secara normal.
  6. Melakukan pengetesan power supply yang telah diperbaiki, dengan memastikan semua tegangan output sesuai dengan yang tertera di datasheet Power Supply.
  7. Pengujian Lampu Backlight dengan memasang Modul Power Supply tanpa memasang Mainboard. Hal ini dilakukan untuk memastikan seluruh fungsi dari power suplly yang menyatu dengan Rangkaina Inverter ini bekerja dengan normal, sekaligus memastikan lampu backlight yangg menggunakan jenis Backlight CCFL bekerja dengan normal.
    BN 44-00264C
  8. Memasang seluruh komponen atau bagian modul penunjang yang ada dalam LCD Samsung LA 40B530P7M ini secara lengkap.
  9. LCD TV Samsung LA 40B530P7M bisa kembali menyala dengan normal.








Power Supply Toshiba 32PB10E PSIV161C01T/V71A00016500 Dikarenakan mempunyai kemiripian di bagian power supply, langkah langkah diatas juga kami lakukan disaat memperbaiki LCD TV Merk Toshiba 32PB10E maupun Toshiba 40AV700E. Namun perlu diketahui walaupun mempunyai kemiripian antara power Supply Samsung BN 44-00264C dengan Toshiba 32PB10 menggunakan Power Supply dengan Part Number PSIV161C01T/V71A00016500 sedangan Toshiba  40AV700E menggunakan power supply dengan Part Number PSIV231101T/V71A00016600 .



Power Supply Toshiba 40AV700E PSIV231101T/V71A00016600
Kita juga jangan terkecoh, karena kedua power supply ini berbeda dalam hal penggunaan IC SMPS untuk tegangan Stby 5V nya,  untuk Samsung menggunakan jenis IC ICE3BR1065JF sedangkan Power Supply Toshiba menggunakan IC SMPS jenis STR 6053S maupun STR 6052S.
STR W6053S dan ICE3BR1065JF
 Untuk penggunaan kedua ic ini silahkan anda melihat data sheet masing  masing ic tersebut apabila ingin digunakan. Untuk memastikan jalur serta pinout di masing masing IC tersebut.
Sedikit yang bisa saya tulis disini semoga bermanfaat, mohon maaf apabila banyak kekurangan dalam hal mengulas tentang Service LCD LED TV. Kami melayani Service LCD LED Plasma TV LG Samsung Polytron Sharp Panasonic Toshiba dll.
